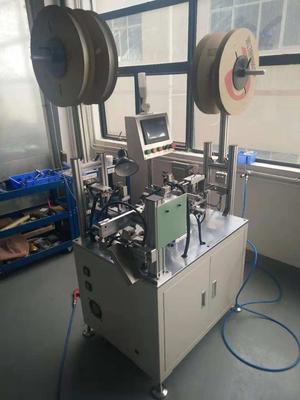

光纤热缩套管自动组装机

产品介绍

1.机器概要

本机器是用于不锈钢针加强的单芯光纤熔接热缩保护套管的自动切管、组装热烫的生产。

1-1.机器特色：

*   操作简单，外观简洁，一人熟练技术工人可操作看管3-4台设备。

*   采用微电脑控制，分手动调试、自动运行两种生产模式。

*   气动元件，电器元件采用优质品牌，保证机器的使用寿命。

*   具有设定产量自动停机，生产异常报警的功能。

*   采用人机对话界面，操作方便简单,安全。

*   机身整体镀铬,美观而耐用。

*   生产效率高，一个节拍生产两个成品。

1-2.机器清单：

2.机器规格

2-1． 适应产品

    * 钢针规格：直径1.0-1.5mm，长度35-55mm；

      * 热缩管规格：直径与钢针及热熔管配合，长度40-60mm；

* 热熔管规格：直径与钢针及热缩管配合，长度40-60mm；

2-2． 使用电源

*电    源：AC220V（50HZ）

*额定功率：1.5KW

*气源压力：0.5-0.8MPA

*气源流量：2.0 L/Min

2-3． 环境条件

*温    度： ＋10℃～＋35℃

*湿    度： 80 %以下（25℃）

2-4． 外形尺寸：

        * 占地空间：长1850*宽1500*高1650（mm）

2-5． 设备重量：

* 约220 Kg

  2-6．设备理论产能：

         * 每小时4500个左右。

2-7．设备稼动率：

* 90%以上。

2-8．设备成品合格率：

* 除开来料影响，成品合格率可达98%以上。
